MQTT клиент

MQTT удаленный клиент интегрирован в устройства smart-MAC.

Все устройства smart-MAC поддерживает передачу данных и управление выходом «сухой контакт» с помощью службы MQTT (Message Queue Telemetry Transport).

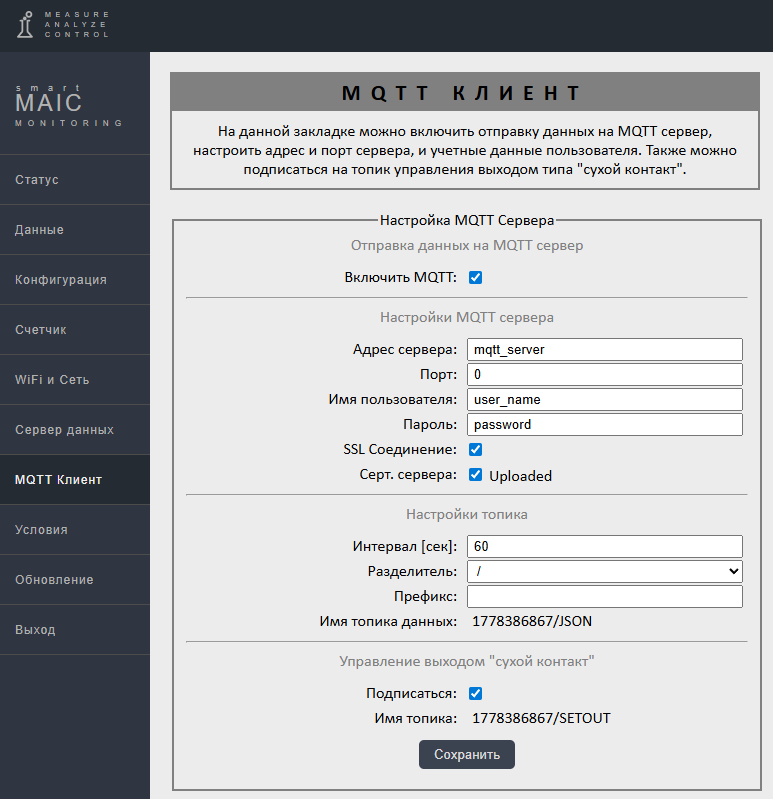

Активировать службу MQTT можно на WEB интерфейсе устройства в разделе «MQTT Клиент».

Для подключения к серверу необходимо заполнить поля «Адес сервера», «Порт» и «Имя пользователя» и «Пароль».

Если поля «Имя пользователя» и «Пароль» оставить пустымы, то вход на сервер будет осуществляться без авторизации.

Поддерживается только не шифрованное соединение с MQTT сервером.

Image 549

Устройство периодически публикует данные в формате <номер устройства>.<имя топика> в отдельные топики.

Например, для 3х фазного энергомонитора с ИД 1728053249, будут публиковаться следующие топики:

1728053249.V1 / 1728057249.V2 / 1728057249.V3 - вольты напряжение, V
1728053249.A1 / 1728057249.A2 / 1728057249.A3 - амперы сила тока, A
1728053249.W1 / 1728057249.W2 / 1728057249.W3 - ватты активная мощность, W
1728053249.rW1 / 1728057249.rW2 / 1728057249.rW3 -  ватты обратная* активная мощность, rW
1728053249.Wh1 / 1728057249.Wh2 / 1728057249.Wh3 -  ватты * час, накопленная энергия Wh
1728053249.Wh1 / 1728057249.Wh2 / 1728057249.Wh3 -  ватты * час, реверсивная накопленная энергия rWh
1728053249.KWh1 / 1728057249.KWh2 / 1728057249.KWh3 -  киловатты * час накопленная энергия kWh
1728053249.rKWh1 / 1728057249.rKWh2 / 1728057249.rKWh3 -  киловатты * час реверсивная накопленная энергия rKWh
1728053249.PF1 / 1728057249.PF2 / 1728057249.PF3 -  PowerFactor коэффициент мощности PF
1728053249.OUT  - состояние выхода 0-выкл / 1-вкл
1728053249.JSON  -  все данные в формате JSON

Для управления выходом «сухой контакт» необходимо активировать эту возможность на WEB интерфейсе устройства в разделе «Сервер MQTT». Изменение состояния выхода производится путем публикации управляющей фразы в топик:

<номер устройства>.SETOUT

Служба поддерживает две управляющие фразы для включения и выключения выхода.

Для надежности, топики управления реле отправляйте с флагом RETAIN.

Управляющие фразы, длинной до 15-и символов, можно изменить на WEB интерфейсе устройства в разделе «Сервер MQTT». По умолчанию, фраза включения выхода «1», фраза выключения выхода «0».
