Настройка системы для снятия показаний со счетчика воды GERRIDA СВК-15ГИ
Коллеги, добрый вечер!
Подскажите, какие и куда внести первоначальные данные для дальнейшего снятия показаний через дачбоард?
Вернее что заносить в контроллер по кол-ву импульсов ХВС/ГВС?
А потом для отображения умножать/делить эти импульсы, что бы отображаемые данные были равны данным на механическом табло.
Заранее спасибо!
Сервис поддержки клиентов работает на платформе UserEcho
Начальные показания вводить надо в настройках самого устройства, а не на Дашборде.
Хотя можно и там, но это другая история))
1) Надо знать цену импульса для своего счетчика. (написано на счетчике или в паспорте)
Например: 1 imp = 0.01 m3, значит 1м3 = 100 импульсов
2) Смотрим показания на механическом счетчике, скорее всего они в м3 (метрах кубических)
Например: 2456,78 м3
Умножаем на 100 (или делим на цену импульса 0.01), получаем: 245678 импульсов

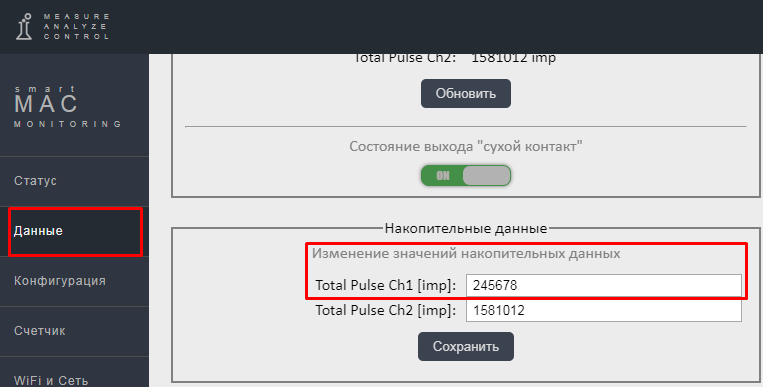

3) В настройках устройства, в меню Данные, вводим начальные значения счетчика в импульсах:

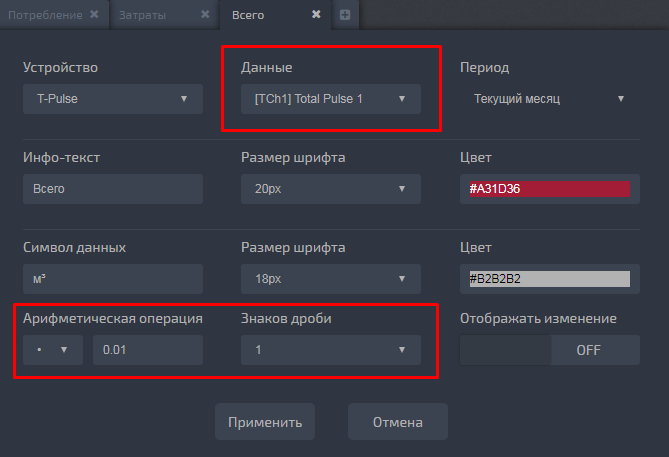

4) На Дашборде, в настройках виджета, выбираем соответствующий импульсный вход и умножаем на цену импульса и получаем м3.
[Ch1] Pulse 1 - это потребленный объем за период
[TCh1] Total Pulse 1 - а вот это и есть накопительные счетчик, который будет совпадать с механическим счетчиком.
Чего-то я запутался с паспортом, какие цифры нужно ввести? (
Передаточный коэффициент на импульсном выходе.
- счетчики СВК - значит смотрим примечание 2
- м3/импульс = 0.01
