D105: Моніторинг інвертора Deye за протоколом RS485 Modbus

Можливості:

• підключення до інвертора Deye за протоколом RS485 Modbus
• підключення до мережі - WiFi
• частота оновлення даних 5 секунд
• передача та візуалізація даних:
  • хмарний Дашборд
  • MQTT
• інтеграція з Home Assistant

Як це працює?
Підключений до інвертора Deye універсальний лічильник smart-MAIC D105 зчитує дані з регістрів інвертора за протоколом Modbus. Користувач визначає, які дані зчитувати. Регістри інвертора описані у документації Modbus RTU Protocol інвертора. Частота зчитування даних до 5 секунд. Максимально можна зчитувати 9 регістрів.
Отримані з інвертора дані передаються у хмарну базу даних та доступні для візуалізації на Дашборді smart-MAIC на графіках та віджетах. Альтернативно, дані можна надсилати на брокер MQTT.
Підтримується проста інтеграція із системою Home Assistant

За допомогою модуля реле smart-MAIC E2 можна налаштувати просту автоматизацію залежно від отриманих з інвертора даних.

Підключення та налаштування.

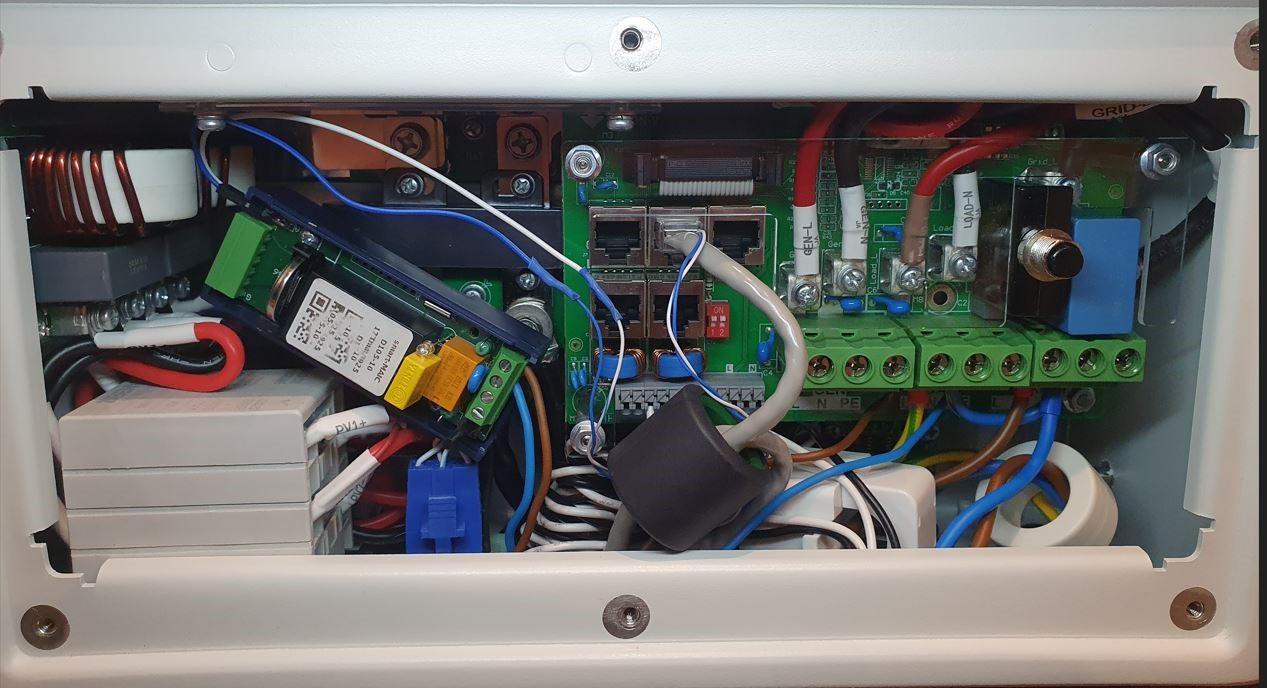

Лічильник D105 можна розташувати у ніші підключень інвертора.

До пристрою D105 підключити на інтерфейс RS485 контакти А верхній та В нижній.

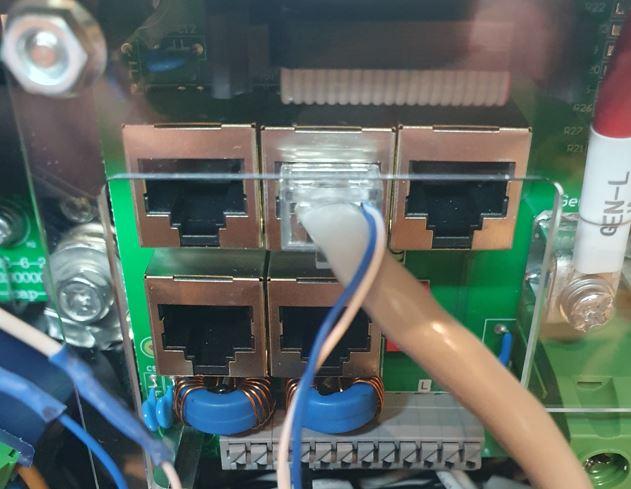

До інвертора Deye підключається до входів RS485 A, RS485 B роз'ємом RJ45.

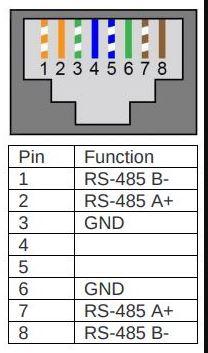

Схему роз'єму RJ45 дивіться в інструкції до свого інвертора, нижче наведено приклад для гібридного однофазного інвертора Deye SUN-6K.

Підключення універсального лічильника smart-MAIC D105 до WiFi мережі описано в інструкції

https://smart-maic.com/manual/d105.html#

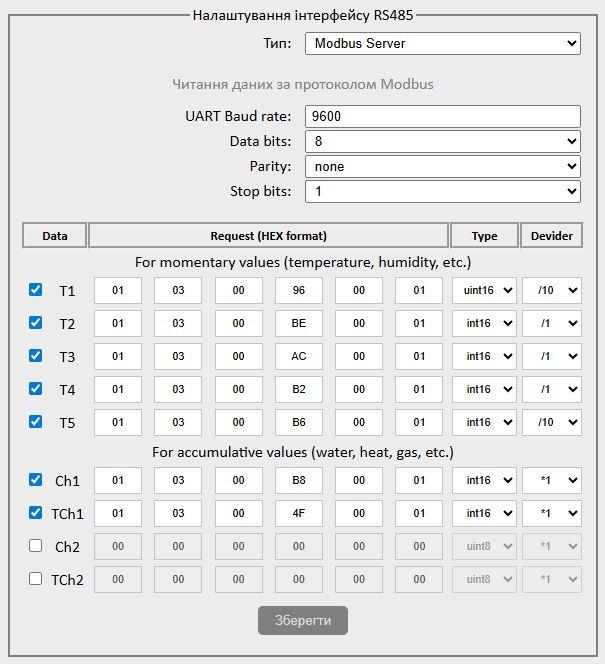

На WEB інтерфейсі D105 необхідно налаштувати роботу з Modbus, вказавши які регістри інвертора зчитувати.

Вам слід мати опис протоколу Modbus саме для вашого інвертора, нижче представлений приклад для гібридного однофазного інвертора Deye SUN-6K.

Приклад 1 - налаштування для інвертора, що працює з акумуляторами з BMS

d.T1 - (96) [V] grid, напруга мережі

d.T2 - (BE) [W] батарея, потужність заряд(мінус)/розряд(плюс)

d.T3 - (AC) [W] Grid external Total Power

d.T4 - (B2) [W] load side Total power

d.T5 - (B6) температура батареї -1000

Ch1 - (B8) SOC батарея % заряду

TCh1 - (4F) [Hz] grid, частота мережі

CH2 -

TCh2 -

Приклад 2 - налаштування для інвертора, що працює з акумуляторами без BMS

d.T1 - (B7) [V] батарея напруга

d.T2 - (BE) [W] батарея, потужність заряд(мінус)/розряд(плюс)

d.T3 - (BF) [A] батарея, струм заряд(мінус)/розряд(плюс)

d.T4 - (96) [V] grid, напруга мережі

d.T5 - (9D) [V] load, напруга

Ch1 - (4F) [Hz] grid, частота мережі (/100 на Дашборді)

TCh1 - (B8) [%] батарея, ємність

CH2 - (B2) [W] load, потужність

TCh2 - (55) [Wh] load, накопичувальний лічильник енергії

Обов'язково перевірте всі дані у WEB-інтерфейсі пристрою D105 у меню Дані.

Проаналізуйте кожну цифру. Якщо все правильно, то можете починати налаштування віджетів на Дашборді.
Як працювати з Дашбордом дивіться у Базі знань.

https://support.smart-maic.com/uk/knowledge-bases/2-osnovna/categories/8-dashbord-ta-server/articles

Докладніше налаштування Modbus для D105 описані у статті

https://support.smart-maic.com/uk/knowledge-bases/2/articles/1038-d105-u-rezhim-modbus-server
