MQTT клієнт

MQTT віддалений клієнт інтегрований у пристрої smart-MAC.

Всі пристрої smart-MAC підтримує передачу даних та керування виходом «сухий контакт» за допомогою служби MQTT (Message Queue Telemetry Transport).

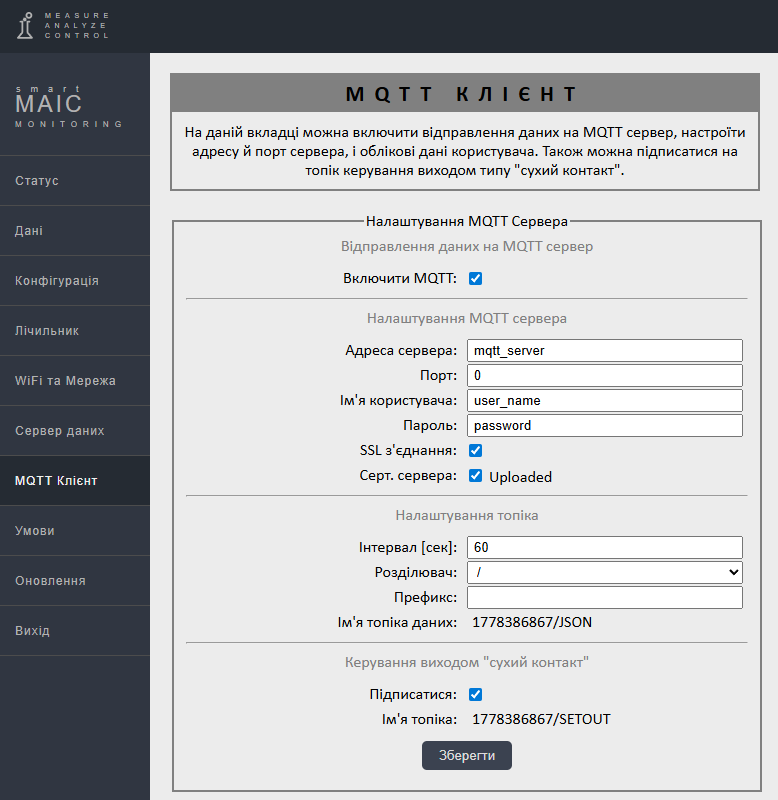

Активувати службу MQTT можна на WEB-інтерфейсі пристрою в розділі «MQTT Клієнт».
Для підключення до сервера необхідно заповнити поля "Адреса сервера", "Порт" та "Ім'я користувача" та "Пароль".
Якщо поля "Ім'я користувача" та "Пароль" залишити порожніми, то вхід на сервер буде здійснюватися без авторизації.
Підтримується лише не шифроване з'єднання з сервером MQTT.

Image 549

Пристрій періодично публікує дані у форматі <номер пристрою>.<ім'я топіка> в окремі топіки.
Наприклад, для 3-х фазного енергомонітора з ВД 1728053249 будуть публікуватися такі топіки:

1728053249.V1 / 1728057249.V2 / 1728057249.V3 - вольти напруга, V
1728053249.A1 / 1728057249.A2 / 1728057249.A3 - ампери сила струму, A
1728053249.W1 / 1728057249.W2 / 1728057249.W3 - Вати активна потужність, W
1728053249.rW1 / 1728057249.rW2 / 1728057249.rW3 - вати зворотна* активна потужність, rW
1728053249.Wh1 / 1728057249.Wh2 / 1728057249.Wh3 - вати * година, накопичена енергія Wh
1728053249.Wh1 / 1728057249.Wh2 / 1728057249.Wh3 - вати * година, реверсивна накопичена енергія rWh
1728053249.KWh1 / 1728057249.KWh2 / 1728057249.KWh3 - кіловати * година накопичена енергія kWh
1728053249.rKWh1 / 1728057249.rKWh2 / 1728057249.rKWh3 - кіловати * година реверсивна накопичена енергія rKWh
1728053249.PF1 / 1728057249.PF2 / 1728057249.PF3 - PowerFactor коефіцієнт потужності PF
1728053249.OUT - стан виходу 0-викл / 1-вкл
1728053249.JSON - усі дані у форматі JSON

Для керування виходом "сухий контакт" необхідно активувати цю можливість на WEB інтерфейсі пристрою в розділі "Сервер MQTT". Зміна стану виходу здійснюється шляхом публікації керуючої фрази в топік:

<номер пристрою>.SETOUT

Служба підтримує дві керуючі фрази для увімкнення та вимкнення виходу.

Для надійності топіки управління реле відправляйте з прапором RETAIN.
Керуючі фрази, довжиною до 15 символів, можна змінити на WEB інтерфейсі пристрою в розділі «Сервер MQTT». За замовчуванням фраза включення виходу «1», фраза вимкнення виходу «0».
