D105: Підключення датчика вуглекислого газу CO2

Датчик вуглекислого газу CO2

Image 797

До універсального лічильника smart-MAIC D105 можна підключити датчик для вимірювання рівня вуглекислого газу CO2, в народі "діоксид вуглецю". Діапазон вимірювання вмісту вуглекислого газу: CO2 0-5000 ppm (кількість частинок CO2 на мільйон частинок повітря).

Приклад роботи в офісі »

Схема підключення датчика MZ14:

Варіант 1.

Контакт 21 - білий провід датчика під'єднати до клеми 5: ADC
Контакт 22 - чорний провід датчика під'єднати до клеми 1: GND (Земля або -5В)
Контакт 23 - червоний провід датчика під'єднати до клеми 6: +5В

Image 489

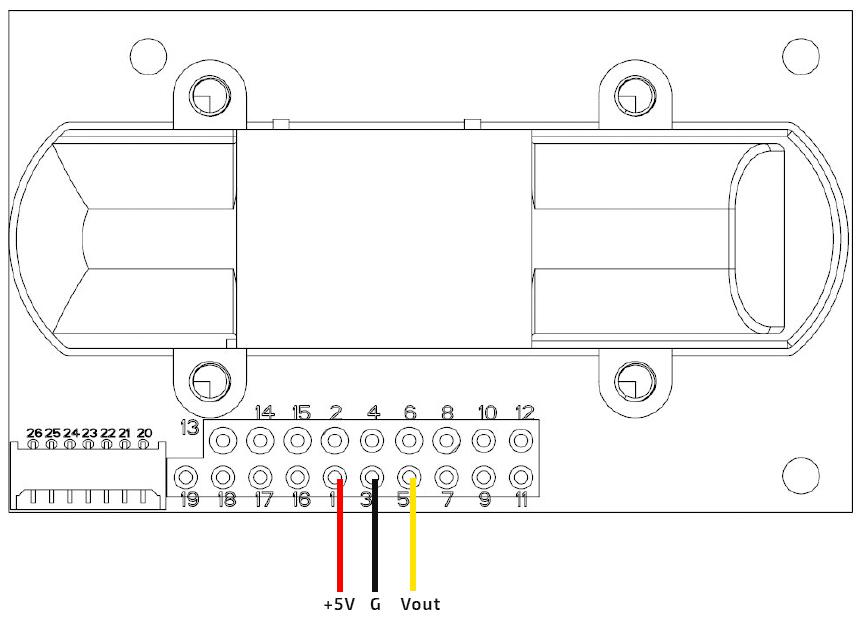

Варіант 2.
контакт 1 датчика під'єднати до клеми 6: +5В
контакт 3 датчика під'єднати до клеми 1: GND
контакт 5 датчика під'єднати до клеми 5: ADC

Image 555

Схема підключення датчика MZ19:

Варіант 1.

Контакт 1 коричневий провід датчика під'єднати до клеми 5: ADC
Контакт 3 чорний провід датчика під'єднати до клеми 1: GND (Земля або -5В)
Контакт 4 червоний провід датчика під'єднати до клеми 6: +5В

Image 796


Налаштування Дашборд та віджета

Додайте індикатор, графік або таблицю на дошку.

Виберіть пристрій smart-MAIC D105

Image 435

Датчик CO2 має аналоговий вихід, на якому змінюється напруга в межах 0.4 - 2 В для рівня CO2 0-5000ppm.

Відповідно, напруга на виході датчика змінюється не більше 1,6 В, але в 1 В припадає 3125 ppm.

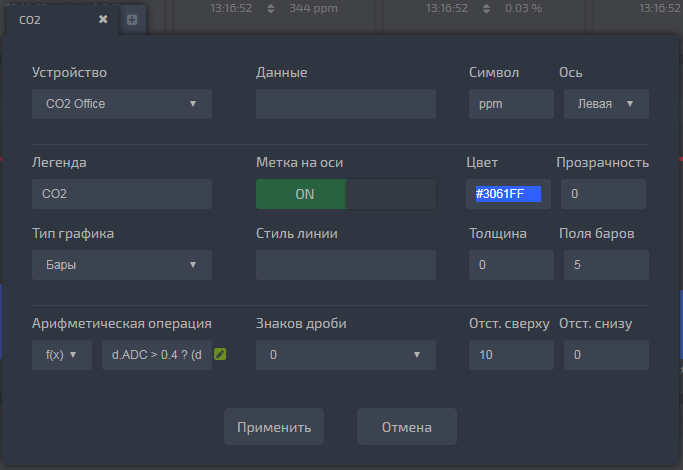

У розділі "Арифметична операція" виберіть функцію f(x) і пропишіть функцію для розрахунку рівня CO2 у потрібних одиницях вимірювання:

ppm f(x):

d.ADC > 0.4 ? (d.ADC-0.4)*3125 : '--'

% f(x):

d.ADC > 0.4 ? (d.ADC-0.4)*3125/10000 : '--'


Налаштування повідомлень на пристрої та керування вбудованим реле.

Для налаштування повідомлень на пристрої D105 та автоматичного керування вбудованим реле за рівнем CO2 необхідно визначити формулу для розрахунку напруги на аналоговому вході за відповідного рівня CO2.

Vout = ( ppm + 1250 ) / 3125

де:

pm - рівень CO2, у якому має прийти оповіщення чи спрацювати реле;

Vout – напруга на аналоговому вході, при відповідному ppm.


Image 449


Підключення датчика CO2 SM з інтерфейсом RS485

Датчик рівня вуглекислого газу CO2 підключається на вхід RS485 розумного лічильника імпульсів D105 G2.
CO2 сенсор вимірює вміст вуглекислого газу CO2 в межах 0-5000ppm (кількість частинок CO2 на мільйон частинок повітря) і зберігає вже готове значення даних Т5.

Image 1293

У налаштуваннях пристрою, у меню "Лічильник", у розділі RS485 виберіть відповідний тип підключеного датчика.

Image 1294


На Дашборді додайте віджет індикатор чи графік.
Виберіть пристрій smart-MAIC D105.
Виберіть дані: T5
Арифметична операція: * 10
Кількість знаків після коми: 0
Готово!
