D105: Подключение датчика давления

Датчик тиску для води, газу, повітря G1/4

До універсального лічильника smart-MAC D105 можна підключити датчик зі стандартним сантехнічним різьба 1/4'' для вимірювання тиску води або повітря до 1.2 Мпа / 12 бар / 175 psi.

Схема підключення:
Чорний провід датчика підключити до клеми 1: GND (Земля або -5В)
Червоний провід датчика підключити до клеми 6: +5В
Жовтий провід датчика підключити до клеми 5: ADC

Схема підключення датчика тиску до smart-MAC D105

Налаштування віджету на Дашборді

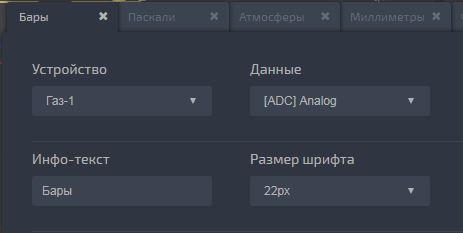

Додайте індикатор, графік або таблицю на дошку.

Виберіть пристрій smart-MAC D105

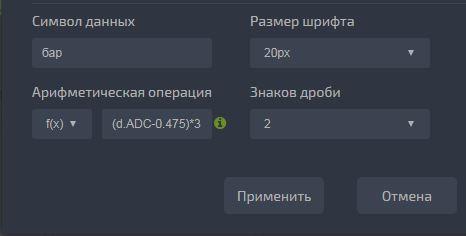

У розділі "Арифметична операція" виберіть функцію f(x):

На виході датчика змінюється напруга в межах 0.5 - 4.5 для тиску в діапазоні 0 - 12 бар.
Відповідно, напруга на виході датчика змінюється не більше 4В, але в 1В припадає 3 бара.

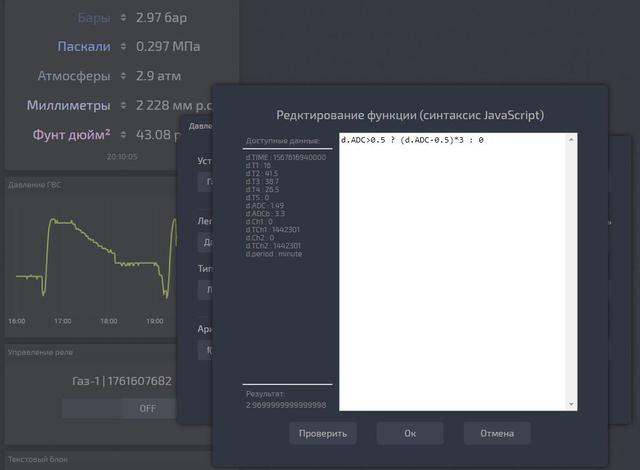

У розділі "Арифметична операція" виберіть функцію f(x) і пропишіть функцію для розрахунку тиску в потрібних одиницях вимірювання:
Бари [бар]
d.ADC > 0.5 ? (d.ADC-0.5)*3 : 0

Паскалі [МПа]

d.ADC > 0.5 ? (d.ADC-0.5)*3*0.1 : 0

Атмосфери [атм]

d.ADC > 0.5 ? (d.ADC-0.5)*3*0.986923 : 0

Міліметри ртутного стовпчика [мм рт. ст.]

d.ADC > 0.5 ? (d.ADC-0.5)*3*750.06 : 0

Фунт на квадратний дюйм [psi]

d.ADC > 0.5 ? (d.ADCx-0.5)*3*14.5038 : 0

Калібрування датчика тиску.

Зазвичай датчик тиску не потребує калібрування. Але якщо у вас є контрольний манометр і ви дуже хочете, щоб тиск на датчику збігався з вашим манометром, можна побудувати більш точне рівняння лінійної залежності по двох контрольних точках.

Запишіть напругу на вході ADC при низькому тиску та високому. Знаючи значення тиск - напруга у двох контрольних точках скористайтеся фалом для побудови рівняння лінійної залежності.

Тиск - калібровка датчика.xlsx

Налаштування повідомлень на пристрої та керування вбудованим реле.

Для налаштування повідомлень на пристрої D105 та автоматичного керування вбудованим реле за рівнем тиску необхідно визначити формулу для розрахунку напруги на аналоговому вході за відповідного рівня тиску.

Vout = ( БАР + 1.5) / 3

де:

БАР - рівень тиску в барах, при якому повинно прийти повідомлення або спрацювати реле;

Vout - напруга на аналоговому вході, при відповідному тиску.

Готово!
