D105: Підключення датчика температури DS18b20

Датчик температури DS18b20

До універсального лічильника smart-MAC D105 можна під'єднати або 5 температурних датчиків DS18b20 або один датчик температури та вологості DHT22.

DS18b20 це цифрові 1-wire датчики температури, всі підключаються на один контакт, клема 4.

Чорний (або білий) провід всіх датчиків об'єднати та під'єднати до клеми 1: GND (Земля або -5В)
Червоний провід всіх датчиків об'єднати та під'єднати до клеми 6: +5В
Жовтий (або синій) провід всіх датчиків об'єднати та під'єднати до клеми 4: Data 1-Wire

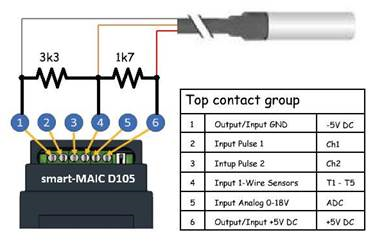

Схема 3-х провідного підключення до smart-MAC D105

Температурні датчики типу DS18x20 можна підключати за 3-х провідною схемою (описано вище) або за 2-х провідною. Звертаємо увагу, на ринку присутнє багато датчиків низької якості, які нестійко працюють не тільки за 2-х провідною схемою, але і по 3-х провідний при підключенні більше одного датчика.
Датчики з нашого магазину перевіреної якості та стійко працюють за будь-якою схемою підключення.

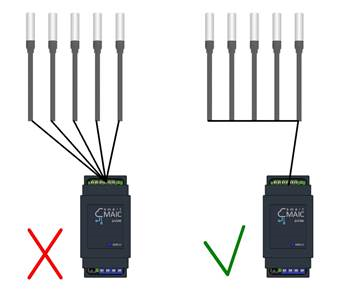

При підключенні декількох датчиків типу DS18x20 всі вони повинні бути підключені однаково,
використовуючи 2-х або 3-х провідне підключення.
При 2-х провідному підключенні, проводи датчика чорний та червоний під'єднайте до клеми 1 (GND).

Схема 2-х провідного до smart-MAC D105

Підключайте датчики по одному при вимкненому живленні.
Після підключення датчика відкрийте установки пристрою, у розділі Лічильник, виберіть
відповідний тип датчика DS18x20 Температура та натисніть кнопку Зберегти.

Далі натисніть кнопку Оновити для пошуку датчиків.

Інтерфейс налаштування датчиків температури.

У списку знайдених датчиків присвойте новому датчику бажаний параметр даних Т1-Т5 і власну назву.
У полі "Підключено" вручну встановіть кількість реально підключених датчиків температури.
Для перевірки роботи датчиків відкрийте меню Дані та перевірте показання датчиків температури.

Якщо все гаразд, можна переходити на Дашборд та налаштовувати віджети.
Порада: Якщо пристрій втрачає зв'язок із датчиком температури, результатом буде значення "-80".
Щоб при цьому графік не спотворювався, змініть у налаштуваннях віджета наступне:
- У розділі "Арифметична операція" виберіть f(x) і пропишіть формулу:

d.T1 < -77 ? '--' : d.T1

де d.T1 - це відповідне значення параметра температури Т1. . Т5

Готово!
