Установка трехфазного энергометра D103

Устройство D101 может быть установлено в электрический щиток на DIN рейку или на стену с помощью отрезка DIN рейки, который поставляется в комплекте.

Подключение устройства к электросети должен выполнять обученный персонал с допуском не ниже III группы по электрической безопасности при работе на установках до 1000 В.

В зависимости от комплектации, устройство может поставляться с трансформаторами разного типа:

  • Тип 1 – трансформатор кольцо, подключается к контактам 3-4 устройства
  • Тип 2 – разъемный трансформатор, подключается в гнездо 5 устройства.

Для подключения устройства выполните следующие шаги:

  • Оденьте трансформатор тока на фазный провод. Трансформатор имеет указатель направления энергии, от электросчётчика в сторону потребителей.
  • Подключите провода трансформатора тока к устройству в соответствии со схемой подключения.
  • Подключите к устройству фазные (L1 L2 L3) и нулевой провод (N) в соответствии со схемой подключения. Важно соблюдать соответствие между фазами!

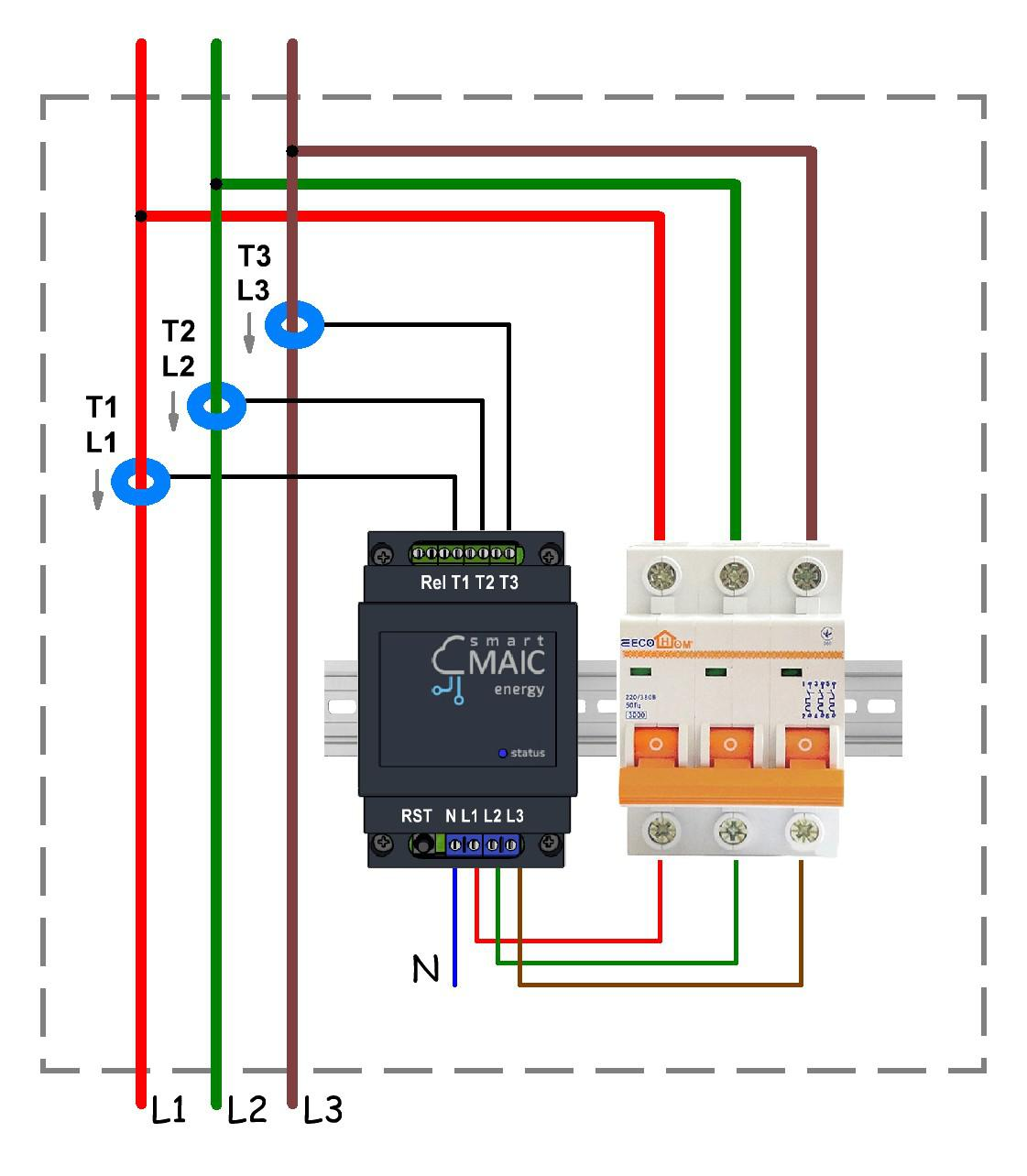

Общая схема подключения в распределительном щитке

Image 1272

Схема подключения неразъемных трансформаторов тока 100A

Image 93


Верхняя группа контактов

1 - управляемый выход

2 - управляемый выход

3 - трансформатор тока №1, красный провод

4 - трансформатор тока №1, черный провод

5 - трансформатор тока №2, красный провод

6 - трансформатор тока №2, черный провод

7 - трансформатор тока №3, красный провод

8 - трансформатор тока №3, черный провод








Нижняя группа контактов
9 - фаза 1

10 - фаза 2

11 - фаза 3

12 - ноль


ПРЕДУПРЕЖДЕНИЕ :

Неправильное подключение провода фазы может привести к поломке устройства.

Схема подключения разъемных трансформаторов тока 300A/600A

Image 168


Верхняя группа контактов

1 - управляемый выход

2 - управляемый выход

3 - трансформатор тока №1, белый провод

4 - трансформатор тока №1, черный провод

5 - трансформатор тока №2, белый провод

6 - трансформатор тока №2, черный провод

7 - трансформатор тока №3, белый провод

8 - трансформатор тока №3, черный провод







Нижняя группа контактов

9 - фаза 1

10 - фаза 2

11 - фаза 3

12 - ноль


Удачных измерений!
