Distance sensor

mysho999 4 месяца назад в Оборудование • обновлен Support Manager 4 месяца назад • 1

I want to make sure if this type of sensor is compatible with SMART maic D105? Digital Laser Proximity Sensor (1-400cm) Wiki - DFRobot.

THANK YOU

Завершен
Support Manager 4 месяца назад

Most likely, this is an IR sensor with an n-p junction.

You can connect it according to the diagram

Image 2299

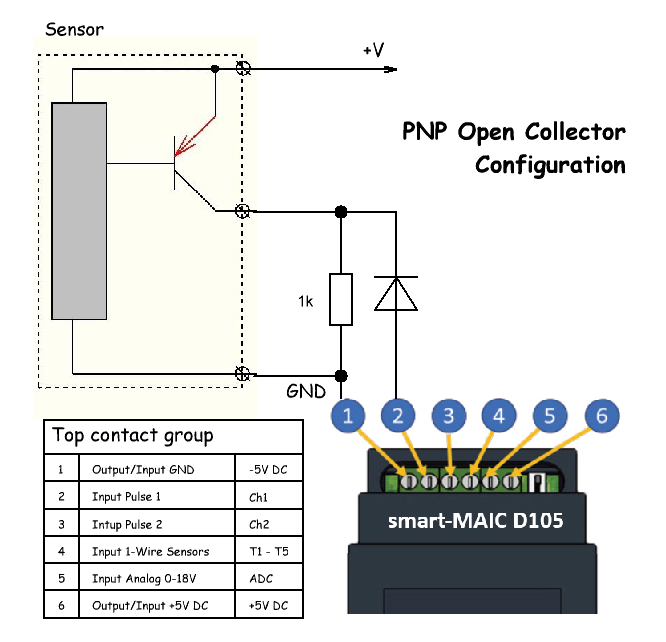

If the sensor has a p-n junction, then use a different circuit.

Image 2300

*) Any diode to the contacts (2) and (3); e.g. 1N4148
