D105: Мониторинг инвертора Deye по RS485 Modbus

Возможности:

• подключение к инвертору Deye по RS485 Modbus
• подключение к сети - WiFi
• частота обновления данных 5 секунд
• передача и визуализация данных
  • облачный Дашборд
  • MQTT
  • интеграция с Home Assistant

Как это работает?

Подключенный к инвертору Deye универсальный счетчик smart-MAIC D105 считывает данные из регистров инвертора по протоколу Modbus. Пользователь определяет какие данные считывать. Регистры инвертора описаны в документации Modbus RTU Protocol инвертора. Частота считывания данных до 5 секунд. Максимально можно считывать 9 регистров.

Полученные с инвертора данные передаются в облачную базу данных и доступны для визуализации на Дашборде smart-MAIC на графиках и виджетах. Альтернативно, данные можно отправлять на MQTT брокер. Поддерживается простая интеграция с системой Home Assistant

С помощью модуля реле smart-MAIC E2 возможно настроить простую автоматизацию в зависимости от полученных с инвертора данных.

Подключение и настройка.

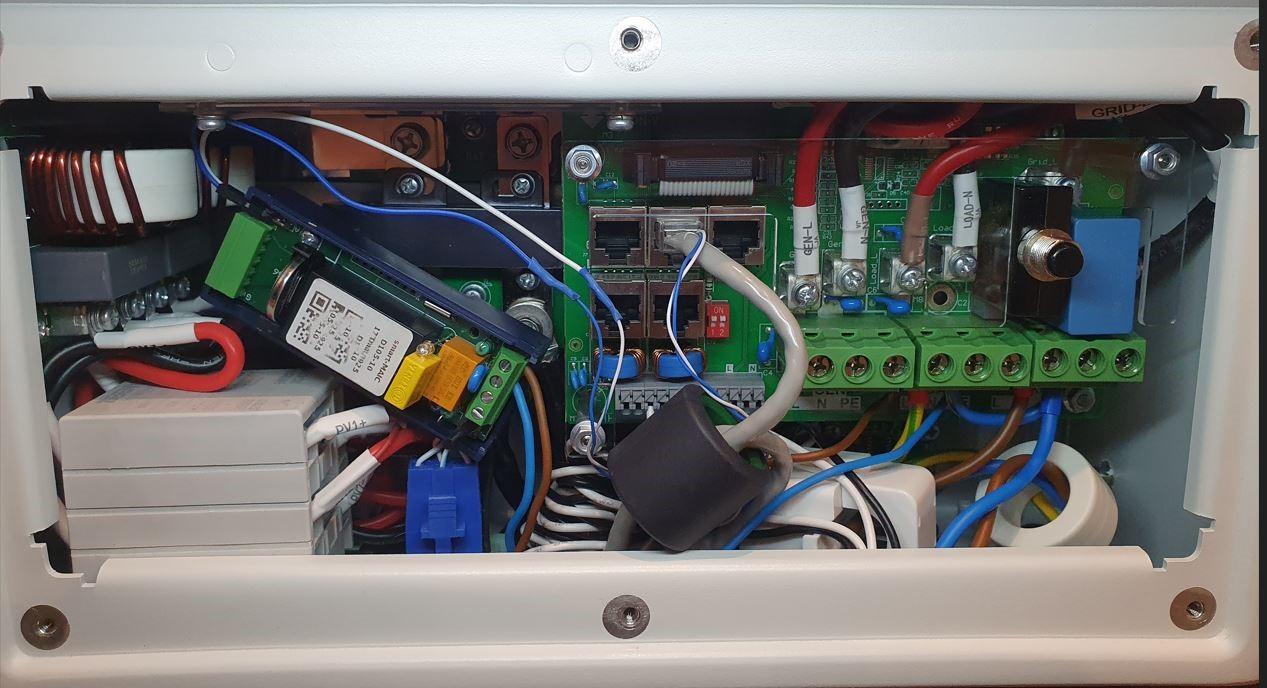

Счетчик D105 располагается нише для подключений инвертора.

Подключается к инвертору Deye 4 проводами:

• питание 230В от клемм в инверторе

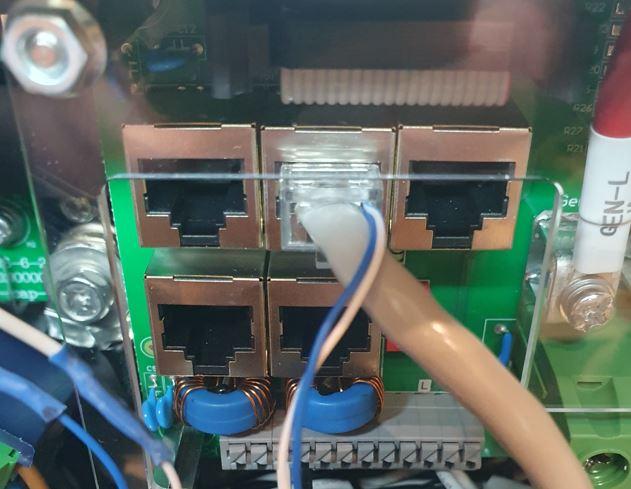

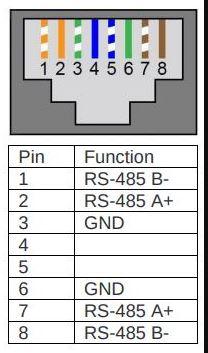

• RS485 A, RS485 B подключаются к инвертору разъемом RJ45

Подключение универсального счетчика smart-MAIC D105 к WiFi сети описано в инструкции

https://smart-maic.com/manual/d105.html#

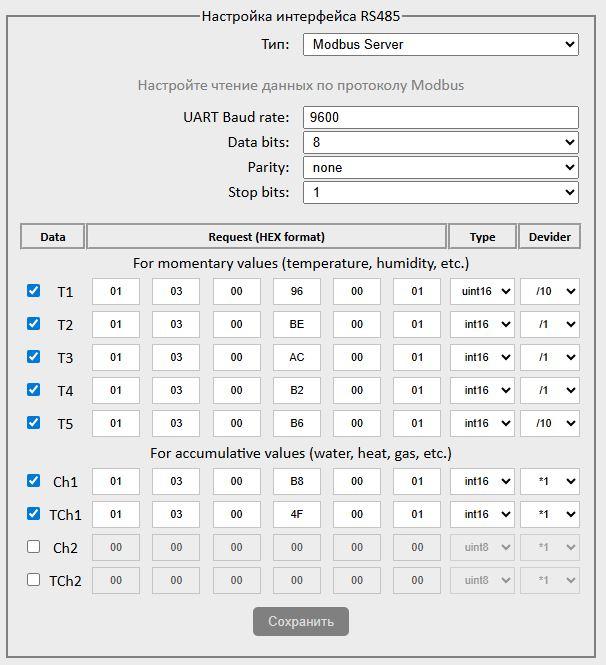

На WEB интерфейсе D105 необходимо настроить работу с Modbus указав какие регистры инвертора считывать.

Пример 1 - настройки для инвертора работающего с аккумуляторами с BMS

d.T1 - (96) [V] grid, напряжение сети

d.T2 - (BE) [W] батареея, мощность заряд(минус)/разряд(плюс)

d.T3 - (AC) [W] Grid external Total Power

d.T4 - (B2) [W] load side Total power

d.T5 - (B6) температура батареи -1000

Ch1 - (B8) SOC батарея % заряда

TCh1 - (4F) [Hz] grid, частота сети

CH2 -

TCh2 -

Пример 2 - настройки для инвертора работающего с аккумуляторами без BMS

d.T1 - (B7) [V] батарея напряжение

d.T2 - (BE) [W] батарея, мощность заряд(минус)/разряд(плюс)

d.T3 - (BF) [A] батарея, ток заряд(минус)/разряд(плюс)

d.T4 - (96) [V] grid, напряжение сети

d.T5 - (9D) [V] load, напряжение

Ch1 - (4F) [Hz] grid, частота сети (/100 на Дашборде)

TCh1 - (B8) [%] батарея, емкость

CH2 - (B2) [W] load, мощность

TCh2 - (55) [Wh] load, накопительный счетчик энергии

Более подробно по настройке Modbus можно прочесть в статье

https://support.smart-maic.com/ru/knowledge-bases/2/articles/1038-d105-v-rezhime-modbus-server
